防雷接地體材料選擇

在GB50057-2010中規定，垂直接地體采用熱鍍鋅圓鋼，扁鋼，角鋼；水平接地體采用熱鍍鋅圓鋼，扁鋼；在敷設于土壤中的接地體連接到混凝土基礎內起來基礎接地體作用的鋼筋或鋼材的情況下，土壤中的接地體宜采用銅質，鍍銅或不銹鋼導體。因此，常用于接地體的金屬材料有扁銅，圓鋼，銅板，銅絞線，扁鋼，圓鋼，鋼管，鋼板，型鋼。

  人工接地體有垂直埋設和水平埋設兩種。垂直埋設多采用鋼管，角鋼，圓鋼職稱的接地體，并有足夠的機械溫度和防腐性能；水平埋設的接地體多采用圓鋼，扁鋼職稱，常見的有帶形，環形和放射形幾種。

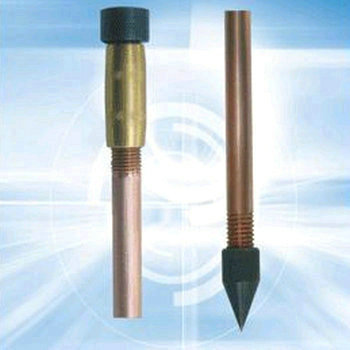

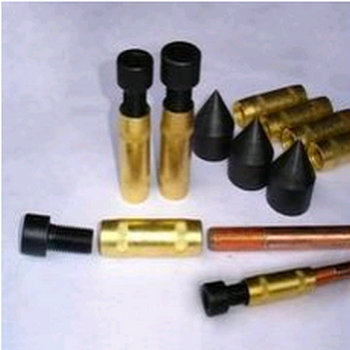

1，銅包鋼接地體

 銅包鋼接地體是接地工程中應用較為普遍的一種接地產品，是一種雙金屬復合材料，是將銅與鋼兩種金屬通過特殊工藝加工而成的復合導體，具有導電性好，施工方便，造價低等特點。根據工程需要，銅包鋼接地體產品有多種不同的規格，主要體現在產品的長度，直徑及鍍銅的厚度等方面。

  隨著電子通信的不斷普及，大型電站，超高壓輸變電線路和高層建筑的不斷涌現，防雷接地的可靠性已越來越受到人們的重視。用型鋼或建筑物基礎作為接地體，由于耐腐蝕效果差而影響了接地裝置的可靠性：采用銅包鋼符合材料作為接地體及防雷材料，由于銅包鋼的金屬活動性差，及其性能較為穩定。根據集膚效應，當表面銅層大于0.25MM時，銅芯載流很小。利用鋼的強度將銅導體傳送到地下，表面銅層不會發生腐蝕現象，因而，接地棒電阻不會隨著時間的推移發生變化，可實現免維護，壽命一般可達50年，這就是銅包鋼雙金屬復合材料被廣泛接收和運用于防雷接地系統的原因。

2，鋅包鋼接地體

  鋅包鋼接地體以低碳鋼為鋼芯，具有鋼的強度和熱穩定性，可直接入地并保證接地泄流功能。鋅作為覆層金屬，其導電性能是鋼的2.5倍，導電性更優。其基本原理是將傳統的鍍鋅鋼采用熱浸鍍等工藝將鋅層加厚，增強自身抗腐蝕性能。

  石油化工行業很多地方需要進行陰極保護，鋅包鋼接地體就是一個很好的選擇，采用鋅包鋼符合材料作為接地體及防雷材料，可以有效預防接地體與防雷裝置的腐蝕，增加壽命，對管道及其他鋼質設備的陰極保護無破壞。

  鋅包鋼材料的連接有兩種方式，一是放熱焊接，采用專用模具和焊粉，進行放熱焊接；二是電焊，先將接地極，接地圓線表面的鋅層用氧炔焊去掉，露出鋼芯長度為其直徑的6倍進行電焊連接。

3，緩釋型離子接地體

  離子接地體由陶瓷合金化合物組成，電極外表是紫銅合金，以確保最高導電性能及較長使用壽命，并配以內外兩大種類回填料。接地導體外部的回填料以具有強吸水性，強吸附力和離子交換性能高的材料為主體，配以長效，降阻，電解離子接地系統防腐功能強，不受溫度變化影響，耐高電壓沖擊的多種化學材料為輔料。緩釋型離子接地體主要用于解決接地導棒周圍的濕度，離子生成含量，防腐保護等問題，使導體與大地緊密結合，從而降低了土壤的電阻率，有效地增強了雷電導通釋放能力，且能隨著時間的推移逐漸擴大周圍土壤的導電范圍。緩釋型離子接地體廣泛適用于電力，通信，交通，金融，石化等諸多領域，特別適用于各種接地要求較高和土壤腐蝕性較強地區的接地系統。

4，非金屬接地體

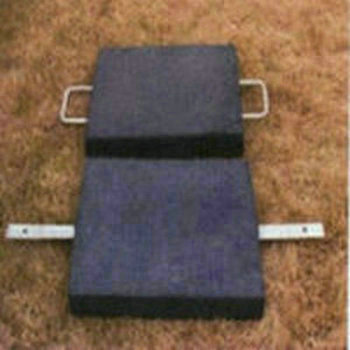

  對于地勢較高，砂石層厚，地下水位低，土壤電阻率高的地方，采用深埋接地和外引增加接地網面積的方法并不理想。一些城市土壤電阻率并不太高，但由于受地形限制，建筑面積小，接地網布置面積有限，導致深埋和外延接地體的施工難度大。化學降阻劑具有時效性，失效后需要添加，維護費用高；化學降阻劑對于金屬接地裝置腐蝕嚴重，具有較強的污染擴散能力，因此，非金屬接地體得到了大量的應用。比較典型的就是防雷接地模塊。

5，接地線

  接地線是從引下線斷接卡或換線處至接地體的連接導體，或從接地端子，等電位連接帶至接地體的連接導體。

  與接地體和相連接的接地線通常稱為接地干線，一般采用40MM*4MM或50MM*5MM的鍍鋅扁鋼，GB50057-2010<建筑物防雷設計規范》規定接地線應與水平接地體的截面相同。

  接地干線應在不同的兩點及以上與接地體連接，連接處盡可能采用電焊焊接，無條件焊接時，要用螺釘壓接。連接處的接觸買呢必須經過鍍鋅或鍍錫的防銹處理，壓接螺釘一般采用M12MM-M16mm的鍍鋅螺釘。安裝時，接觸面要保持平整，嚴密，不可有縫隙；螺釘要擰緊，在有震動的場所，螺釘上應加彈簧墊圈。
